piątek, 1 lipca 2016

Regulacja okuć okiennych - trochę wyższa szkoła jazdy.


W jednym z poprzednich postów pisałem o regulacji okuć okiennych. Tamten post dotyczył regulacji elementów okuciowych położonych na skrzydle - tzw. rolek ryglujących.  Pełna regulacja okuć okiennych, oprócz regulacji rolek ryglujących na skrzydle polega na wyregulowaniu zawiasów i rozwórki. Tu przestroga: jeżeli okna funkcjonuje dobrze - bez zauważalnych tarć a klamka obraca się lekko nie regulujmy zawiasów. Nieumiejętna regulacja może spowodować całkowite rozregulowanie okuć okiennych a tym samym kłopotliwe funkcjonowanie samego okna. Z drugiej strony tak naprawdę tu nie ma czego zepsuć - trochę cierpliwości i minimum umiejętności na pewno pozwoli na samodzielne wyregulowanie okna. Jeszcze jedna uwaga: wszystkie czynności regulacyjne należy wykonywać przy otwartym oknie. Do regulacji okuć okiennych tradycyjnie potrzebny jest kluczyk imbusowy /sześciokątny/ nr 4 i czasami nr 2.

Regulacja zawiasu górnego i rozwórki.
W nowoczesnych okuciach okiennych zarówno górny zawias / w okna rozwiernych / jak i ramię rozwórki / w okna uchylno - rozwiernych / mają możliwość regulacji. Wkręcając lub wykręcając śrubkę w zawiasie górnym lub ramieniu rozwórki możemy spowodować przesunięcie poziome skrzydła względem ościeżnicy /rysunek A /. Z kolei śrubką położoną pod ramieniem rozwórki / rysunek B / regulujemy docisk górnej części skrzydła do ościeżnicy.
regulacja zawiasów w oknie, regulacja okuć,
Regulacja zawiasu górnego i rozwórki.
Regulacja zawiasu dolnego.
Przed regulacją zawiasu dolnego należy z zawiasu zdjąć tzw. osłonki.
W przypadku zauważalnych oporów i tarć przy otwieraniu okna zwróćmy uwagę w którym miejscu są te tarcia. Jeżeli tarcia występują na dole okna to należy skrzydło okienne należy podnieść do góry, jeżeli tarcia występują na górze okna - skrzydło należy opuścić. Możemy tego dokonać wkręcając lub wykręcając śrubkę w górnej części zawiasu na skrzydle / rysunek C /. Najlepiej robić to etapami sprawdzając każdorazowo jakie są efekty regulacji.
W przypadku oporów występujących na pionowych elementach okna należy regulować położenie skrzydła w osi poziomej. W tym celu wkręcamy lub wykręcamy śrubkę w dolnej części zawiasu / rysunek C /. I w tym wypadku róbmy to stopniowo sprawdzając efekty regulacji. Musimy jednocześnie pamiętać, że przesuwając skrzydło w poziomie dołem powinniśmy o tą samą wielkość przesunąć je górą / rysunek A / w przeciwnym wypadku skrzydło okienne ustawimy skośnie względem ościeżnicy / futryny /.
Możemy również wykonać doszczelnienie lub rozszczelnienie okna. Do tego celu służy śrubka położona w tyle zawiasu skrzydła / rysunek D / widoczna po całkowitym otwarciu skrzydła. Tą śrubką regulujeme siłę docisku skrzydła do ościeżnicy.
regulacja zawiasów, regolacja okuć w oknie,
Regulacja zawiasu dolnego.
Przy okazji regulacji pamiętajmy o każdorazowym oliwieniu i smarowaniu okuć
okiennych - na pewno przedłuży to ich żywotność i użytkowanie będzie łatwiejsze.

środa, 15 czerwca 2016

Ogrody zimowe drewniane - budowa. Szczegóły techniczne.

Drewno jako materiał konstrukcyjny jest znane i stosowane od zawsze. Jako materiał był i jest:
- stosunkowo łatwo dostępny
- odnawialny a tym samym ekologiczny
- łatwo biodegradowalny
- łatwo obrabialny
- odpowiednio wytrzymały i trwały
- izolacyjny cieplnie
Nowoczesne metody produkcji drewna klejonego uczyniły z drewna jeszcze doskonalszy materiał budowlany.
Te cechy sprawiają, że jest znakomitym materiałem do wykonywania m.in. konstrukcji ogrodów zimowych. Stosowanie drewna pozwala dowolnie kształtować bryłę zimowego ogrodu idealnie dopasowując ją do potrzeb inwestora.
drewno klejone, konstrukcyjne drewno klejone, drewno klejone warstwowo,
Konstrukcyjne drewno klejone

Poniżej kilkanaście szczegółów technicznych ogrodu zimowego o konstrukcji drewnianej.
ogrody zimowe, producent ogrodów zimowych, oranżeria,
Słupy stanowią jeden z ważniejszych elementów konstrukcji ogrodu zimowego. Dołem muszą być prawidłowo "przywiązana" do fundamentu. Zastosowanie podstaw z możliwością regulacji wysokości pozwala na dokładne wypoziomowanie montowanej konstrukcji. Dodatkowa zaletą tego typu podstawy jest uniemożliwienie zawilgocenia konstrukcji drewnianej.
ogrody zimowe drewniane, słup, podstawa słupa ogrodu zimowego,
Podstawa słupa ogrodu zimowego.

Bardzo ważna w ogrodach zimowych jest ich skuteczna wentylacja. Właściwy napływ powietrza do wnętrza zapewniają nawiewniki montowane pod szybą. Ich wielkość i ilość zależy od projektowanej skuteczności wentylacji. Przy większych konstrukcjach wymagane jest montowanie nawiewników elektrycznych.
nawiewnik poszybowy
Szczegół nr 1 - nawiewnik podszybowy

Długie belki płatwiowe dla zminimalizowania ugięcia i optymalizacji przekroju wymagają podparcia słupami pośrednimi.
ogrody zimowe, słupy konstrukcyjne,
Szczegół nr 2 - słup pośredni

Słup narożny stanowi nie tylko podparcie belki płatwiowej ale także powiązanie ściany podłużnej i poprzecznej.
ogrody zimowe, słupy konstrukcyjne,
Szczegół nr 3 - słup narożny

Słup w ścianie szczytowej przejmuje obciążenie z kalenicy dachu.
ogrody zimowe konstrukcja,
Szczegół nr 4 - słup szczytowy

Na krokwiach opierają się szyby. Szerokość i wysokość krokwi jest dobierana na podstawie obliczeń wytrzymałościowych uwzględniających zarówna ciężar samej konstrukcji jak i śnieg i wiatr. Szyby dachowe są mocowane systemowymi profilami aluminiowymi.
ogrody zimowe drewniane, krokiew ogrodu zimowego,
Szczegół nr 5 - krokiew

Belka płatwiowa stanowi podparcie dla krokwi a także najniżej położonych szyb dachowych. Zewnętrzna szyba dachowa wystaje poza płatew umożliwiając bezproblemowy spływ wody do rynny.
ogrody zimowe, płatew okapowa,
Szczegół nr 6 - płatew okapowa z rynną

W przypadku konstrukcji o większych szerokościach zachodzi konieczność dzielenia szyby dachowej. Szyby mocowane są płaskim profilem aluminiowym umożliwiającym prawidłowy spływ wody.
ogrody zimowe drewniane,
Szczegół nr 7 - płatewka pośrednia

Uszczelnienie kalenicy wymaga zastosowania dodatkowych obróbek blacharskich.
zimowe ogrody kalenica
Szczegół nr 8 - kalenica

ogrody zimowe konstrukcja, krokiew,
Szczegół nr 9 - krokiew szczytowa

Właściwą cyrkulację powietrza zapewniają specjalne wentylatory dachowe lub przy mniejszych konstrukcjach listwy wywiewowe. Zastosowanie wentylatorów dachowych pozwala na automatyczną optymalizację temperatury i wilgotności wewnątrz ogrodu zimowego.
zimowe ogrody, wentylatory dachowe,
Szczegół nr 10 - wentylator dachowy


poniedziałek, 6 czerwca 2016

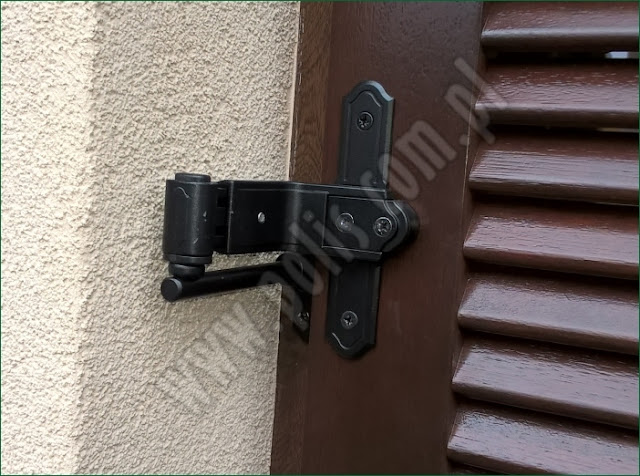

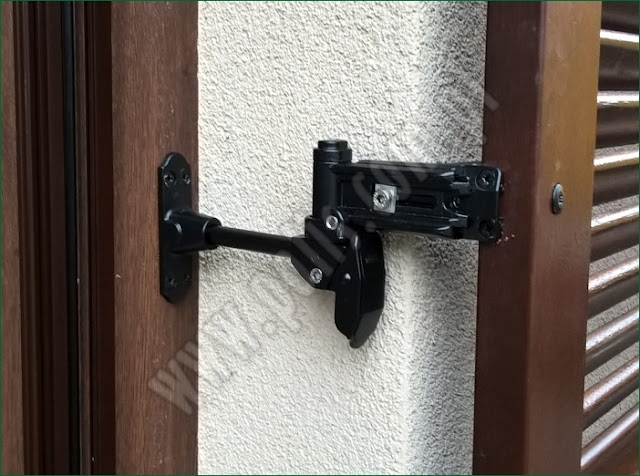

Regulacja zawiasów okiennicowych.

W związku z licznymi zapytaniami dotyczącymi możliwości regulacji zawiasów okiennicowych niniejszy post poświęcam tej kwestii. Na początku jedna generalna uwaga: regulowalne są wyłącznie zawiasy renomowanych producentów okuć do okiennic: Roto, Maco czy AGB. Znacznie tańsze okucia tzw. kowalskie są tej możliwości pozbawione - tym samym regulacja położenia skrzydła może być wykonana z ingerencją w samo mocowanie zawiasów co może skutkować koniecznością zmiany położenia zawiasów a tym samym pozostawienia śladów na samej okiennicy. Zastosowanie zawiasów wymienionych producentów umożliwia wielokrotną regulację położenia skrzydła okiennicy bez jakichkolwiek skutków ubocznych. Na rysunkach poniżej sposób regulacji zawiasów okiennicy na przykładzie ROTO - dla innych producentów okuć mogą wystąpić drobne różnice.
Generalnie do regulacji położenia skrzydła okiennicy wystarczy kluczyk imbusowy nr 4. Jest to czynność stosunkowo prosta i praktycznie każdy posiadacz okiennic powinien z tym sobie sam poradzić.
Na rysunku nr 1 pokazany jest sposób:
- 1 - podniesienia lub opuszczenia skrzydła okiennicy - zakres regulacji +/- 3,5 mm  - poprzez wkręcanie lub wykręcanie nakrętki w górnej części zawiasu skrzydła,
- 2 - przesunięcie skrzydła okiennicy w poziomie - zakres regulacji +/- 2,5 mm poprzez przekręcanie czopu zawiasu w murze.

okiennice drewniane, regulacja zawiasów okiennicy,
Rys. 1 Regulacja zawiasów okiennicy.
Na rysunku nr 2 pokazano / 3 /możliwość przesunięcia skrzydła okiennicy w poziomie - zakres regulacji +/- 4 mm. Kluczyk imbusowy należy włożyć w otwór na górze lub na dole zawiasu na skrzydle.  Przekręcanie kluczykiem w prawo lub lewo powoduje poziome przesunięcie skrzydła okiennicy.
Powodzenia.

okiennice, regulacja zawiasów okiennicy,
Rys.2 Regulacja zawiasów okiennicy.

sobota, 21 maja 2016

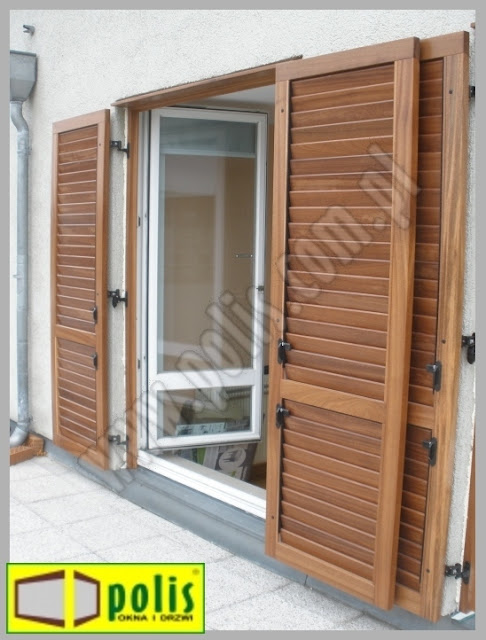

Okiennice drewniane - wzory.

Okiennice drewniane są wykorzystywane od kilkuset lat. W krajach położonych w bardzo ciepłych strefach klimatycznych spełniały najczęściej rolę zabezpieczającą pomieszczenia przed nadmiernym nagrzewaniem w okresach intensywnego nasłonecznienia. Były to z reguły okiennice ażurowe, odcinające cieplne promieniowanie słoneczne a z drugiej strony ułatwiające wentylację pomieszczeń i wpuszczające do wnętrza światło. W krajach o mniej ciepłym klimacie spełniały też rolę dodatkowego zabezpieczenia okien przed utratą ciepła / a musimy pamiętać, że okna kiedyś - szklone pojedyńczymi szybami, bez nowoczesnych uszczelek - nie były zbyt ciepłochronne /. Stanowiły też pewne zabezpieczenie przed intruzami.
Obecnie spełniają głównie rolę ozdobną choć funkcji zacieniającej nie można też pominąć.
Podstawą skrzydła drewnianej okiennicy jest rama wykonana z drewna litego.
Poszczególne elementy ramy okiennicowej są w narożnikach łączone czopami i klejone wodoodpornym klejem klasy D4. Jest to o tyle istotne, że okiennice są narażone na duże oddziaływanie czynników atmosferycznych: słońce, woda, temperatura. Rama skrzydła okiennicy otwieranej ma zwykle przekrój 32x80 mm co zapewnia jej wymaganą wytrzymałość i odpowiednią sztywność. Co będzie stanowiło wypełnienie ramy zależy już wyłącznie i gustu i upodobań zamawiąjacego.
Poniżej wzory najbardziej popularnych wśród inwestorów okiennic.
okiennice drewniane, okiennice lamelowe, szczeblinowe, okiennice włoskie,
Okiennica drewniana włoska standard i wzmocniona

Okiennica tzw. włoska charakteryzuje się delikatnymi zaokrąglonymi lamelami które są lekko schowane w ramiaku skrzydła. Poszczególne lamelki zachodzą na siebie ale ich rozstaw daje możliwość właściwej wentylacji powietrza. Zwykle lamelki mają grubość 11-12 mm co przy standardowych wymiarach szerokości skrzydeł / do 70-75 cm / jest wielkością wystarczającą. Dla skrzydeł o większych rozmiarach / np. dla okiennic przesuwnych / lamelki mogą mieć grubość 14 czy 16 mm. Nowoczesne sposoby produkcji okiennic pozwalają na uzyskanie dowolnego kąt nachylenia lamelek oraz ich dowolnego rozstawu co umożliwia indywidualizację rozwiązań i osiągnięcie właściwego efektu. Dla bardziej wymagających inwestorów jest możliwość montażu mechanizmów umożliwiających regulowanie kąta nachylenia lamelek.

okiennica, okiennice drewniane, okiennice lamelowe, okiennice ażurowe,
Okiennica "austriacka"

okiennice dewniane, okiennice szczeblinowe, okiennice bawarskie,
Okiennica bawarska

okiennica drewniana, okiennica drewniana płycinowa, okiennice pełne,
Okiennica płycinowa

okiennica drewniana, okiennica deskowana,
Okiennica z deskowaniem poziomym

czwartek, 5 maja 2016

Szklenie ogrodu zimowego - właściwy dobór szyb.

Konstrukcje ogrodów zimowych mogą być różne: drewniane, aluminiowe czy PCV jednak wypełnienie ścian czy dachu jest zawsze takie same - szkło / no czasami poliwęglan /. Szyby stanowią zwykle 80 - 85 % całkowitej powierzchni ścian i dachu zimowego ogrodu dlatego ich właściwy dobór będzie miał decydujące znaczenie o jego funkcjonalności a inwestorom da satysfakcję z jego użytkowania. Planując budowę ogrodu zimowego  warto poświęcić trochę czasu na analizę naszych oczekiwań jakie mamy w stosunku do szklenia ścian i dachu naszego zimowego ogrodu.

Przy doborze szyb dachowych musimy wziąć pod uwagę dwa aspekty:

- bezpieczeństwo użytkownika + wymogi techniczne
- funkcjonalność
i to w takiej kolejność.
szyby dachowe, szklenie dachu ogrodu zimowego,
Szklany dach ogrodu zimowego.

Szyby dachowe muszą być odporne na grad jak i duże "obciążenie termiczne" - w porach słonecznych szyby mogą ogrzać się do temperatury nawet 60 - 70 stopni. Stąd wymóg hartowania zewnętrznej szyby dachowej. Szkło hartowane powstaje w procesie hartowania, w którym tafle szkła o określonych wymiarach poddaje się ogrzewaniu i gwałtownemu schładzaniu. Hartowanie szkła zwiększa:
- jego wytrzymałość mechaniczną o 300 - 400 %,
- powierzchniową twardość czyniąc je bardziej odporne na zarysowania,
- jego elastyczność,
- wytrzymałość na różnice temperatur.
Dla szyb o powierzchni około 2 m2 zwykle wykonuje je się ze szkła o grubości 6 mm. Szyby o większej powierzchni będą wymagały zastosowania szkła o większej grubości.
Wymóg bezpieczeństwa użytkownika spełnia wewnętrzna szyba klejona. Warstwa folii umieszczona między dwoma taflami szkła gwarantuje, że rozbita szyba nie spadnie na nas. Zwykle jako szybę wewnętrzną stosuje się szkło 44.1 / dwie szyby o grubości 4 mm sklejone jedna warstwą folii / lub 44.2 dwie szyby o grubości 4 mm sklejone dwoma warstwami folii /.
Zewnętrzna szyba hartowana i wewnętrzna bezpieczna tworzą razem dachową szybę zespoloną.
szklenie dachu ogrodu zimowego, szyby dachowe,
Jednokomorowa szyba dachowa.
W podstawowej konfiguracji uzyskujemy szybę zespoloną jednokomorową o współczynniku Ug=1,1 przy grubości pakietu 30 mm i wadze 35 kg/m2. Przy okazji jedna uwaga: podawany współczynnik Ug dotyczy szyb w położeniu pionowym - ta sama szyba lecz w położeniu poziomym ma rzeczywisty współczynnik Ug gorszy o około 25-30% czyli otrzymujemy szybę o Ug=1,40 - 1,45.
Możemy również zastosować szybę dwukomorową.
szyby dachowe, dwukomorowe szklenie dachu, ogrody zimowe,
Dwukomorowa szyba dachowa.
W tym przypadku otrzymujemy szybę o rzeczywistym Ug= 0,65 - 0,70 przy grubości szyby 52 mm i wadze 50 kg/m2.
Oczywiście w każdym w/w przypadku waga szyby musi być uwzględniona w obliczeniach wytrzymałościowych konstrukcji ogrodu zimowego.

Szyby dachowe oprócz wymogów technicznych i bezpieczeństwa mogą spełniać także inne wymagania inwestora.
Najczęściej wybierane są tzw. szyby samoczyszczące / samomyjące /. U Pilkingtona taka szyba funkcjonuje pod nazwą Activ natomiast w firmie Saint-Gobain Glass nosi nazwę Bioclean. W obu przypadkach chodzi o szybę ze specjalną bezbarwną powłoką zewnętrzną ułatwiającą utrzymanie szyb w czystości. Dzięki powłoce samoczyszczącej światło słoneczne powoduje rozkład organicznych zabrudzeń na szybie a woda deszczowa usuwa je z powierzchni. Wg zapewnień producentów szyb, trwałość powłoki samoczyszczącej jest praktycznie nieograniczona.
Inna funkcjonalność szyb na którą warto zwrócić uwagę przy doborze szklenia ogrodu zimowego jest powłoka ograniczająca przepuszczalność cieplnego promieniowania słonecznego. Działanie jest podobne do tzw. szyb refleksyjnych z tym że powłoki suncool / produkt Pilkingtona / oraz coollite / produkt Saint-Gobain Glass / pozbawione są tak charakterystycznego dla szkła refleksyjnego efektu lustra - są prawie niewidoczne - i nie wpływają zbytnio na zaciemnienie pomieszczenia. Ograniczenie promieniowania cieplnego może sięgać nawet 40% w stosunku do szyby zwykłej. Należy jednak pamiętać, że te powłoki będą ograniczać promieniowanie także w okresach zimowych kiedy będzie nam zależało żeby to ciepło pozyskać.
